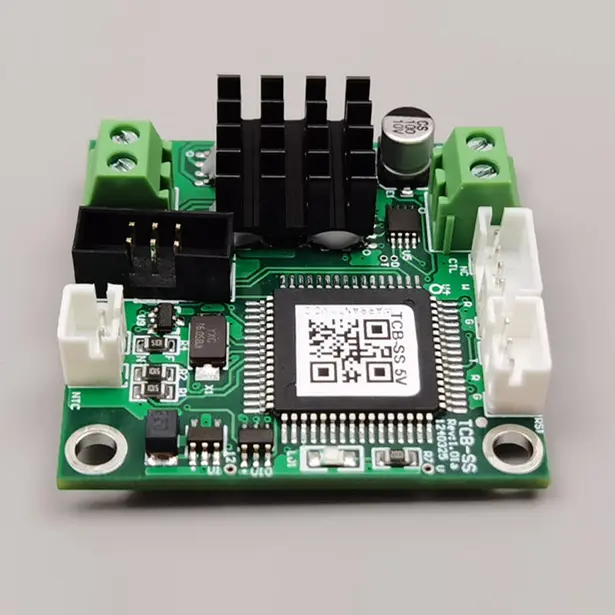

-Meritan เป็นตัวควบคุมอุณหภูมิ TCB-SA คุณภาพจีนที่เชื่อถือได้สำหรับผู้ผลิต Micro TECs สำหรับระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการความเสถียรทางความร้อนสูง บอร์ดควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC มอบอินเทอร์เฟซที่มีความแม่นยำสูงด้วยความแม่นยำ 0.01°C ด้วยการใช้ประโยชน์จากวงจรรวมที่ออกแบบมาโดยเฉพาะสำหรับระบบเทอร์โมอิเล็กทริกระดับไฮเอนด์ X-Meritan นำเสนอโซลูชันที่เชื่อถือได้และผลิตโดยจีนแก่พันธมิตรระดับโลกในอุตสาหกรรมเลเซอร์และเซมิคอนดักเตอร์
เครื่องควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC ที่ผลิตในจีนโดย X-Meritan เป็นโมดูลควบคุมพิเศษที่ออกแบบมาสำหรับองค์ประกอบนำความร้อนขนาดเล็ก เครื่องควบคุมอุณหภูมิเทอร์โมอิเล็กทริกคูลเลอร์ TCB-SA Micro TECs นี้ใช้อัลกอริธึมการควบคุม PID ที่ครอบคลุมเพื่อให้แน่ใจว่าชิ้นส่วนอิเล็กทรอนิกส์ที่ละเอียดอ่อนจะยังคงอยู่ในหน้าต่างการทำงานที่เหมาะสมที่สุด ในฐานะผู้ผลิตมืออาชีพที่มีโรงงานในจีนโดยเฉพาะ X-Meritan รับประกันว่าตัวควบคุมทุกตัวจะส่งพลังงานอย่างต่อเนื่องไปยัง TEC ขจัดความผันผวนที่เกี่ยวข้องกับวงจรพลังงานไม่ต่อเนื่อง และจัดเตรียมสภาพแวดล้อมที่มั่นคงสำหรับเครื่องมือที่มีความละเอียดอ่อน
| พารามิเตอร์ | ข้อกำหนดทางเทคนิค/มูลค่า |
| แรงดันไฟฟ้าของบอร์ด (DC) | 5V |
| กระแสไฟจ่ายของบอร์ด | ขึ้นอยู่กับโหลด TEC เฉพาะ |
| ประสิทธิภาพการส่งออก | มากกว่า 90% |
| แรงดันไฟฟ้า TEC | 4.5V (ค่าเริ่มต้น) |
| กระแสเทค | 3.0A (สูงสุด) |
| ประเภทเซนเซอร์วัดอุณหภูมิ | 10K NTC (ค่า B เริ่มต้น: 3950) |
| ควบคุมความแม่นยำ | 0.01 องศาเซลเซียส |
| ตั้งค่าความแม่นยำของอุณหภูมิ | 0.01 องศาเซลเซียส |
| ช่วงการวัด | -30 ถึง 147 องศาเซลเซียส |
| ควบคุมอุณหภูมิช่วง | -20 ถึง 100 องศาเซลเซียส |
| อุณหภูมิที่ตั้งไว้เริ่มต้นจากโรงงาน | 25 องศาเซลเซียส (หรือที่ผู้ใช้กำหนด) |
| ขนาด (ยาว x กว้าง) | 60มม.x42มม |
| ความสูงของบอร์ด | 23 มม. (รวม) |
| ความสูงของส่วนประกอบ | 18.5 มม. (เหนือบอร์ด) |
| ความหนาของบอร์ด | 1.5มม |
| การกวาดล้างพิน | สูงสุด 3 มม. (ด้านล่างกระดาน) |
สถาปัตยกรรมการควบคุมเฉพาะทาง
สร้างขึ้นด้วยวงจรรวม (IC) ระดับไฮเอนด์สำหรับการจัดการ TEC โดยเฉพาะ บอร์ดนี้มีความแม่นยำในการควบคุมอุณหภูมิที่เหนือกว่าที่ 0.01°C
แหล่งจ่ายไฟต่อเนื่อง
ต่างจากการมอดูเลตความกว้างพัลส์มาตรฐาน TCB-SA จ่ายพลังงานอย่างต่อเนื่องให้กับองค์ประกอบทำความเย็น เพื่อให้มั่นใจว่ามีการไล่ระดับความร้อนได้อย่างราบรื่นและอุณหภูมิคงที่ตลอดวงจรการควบคุมทั้งหมด
อัลกอริธึม PID ที่ได้รับการปรับปรุง
ตรรกะ PID ออนบอร์ดได้รับการปรับให้เหมาะสมที่สุดสำหรับมวลความร้อนระดับไมโคร ช่วยให้มีเวลาตอบสนองที่รวดเร็วและเกินขอบเขตน้อยที่สุดในระหว่างการเปลี่ยนแปลงจุดกำหนด
ความเข้ากันได้ของเซ็นเซอร์แบบกว้าง
คอนโทรลเลอร์สามารถใช้งานร่วมกับเซ็นเซอร์อุณหภูมิ NTC 10kΩ ซึ่งเป็นมาตรฐานอุตสาหกรรมสำหรับการตรวจสอบความร้อนที่มีความแม่นยำสูงในไมโครอิเล็กทรอนิกส์
ความน่าเชื่อถือทางอุตสาหกรรมที่ได้รับการพิสูจน์แล้ว
ประสิทธิภาพของตัวควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC ได้รับการตรวจสอบผ่านการใช้งานขนาดใหญ่ในระยะยาวในสนามเลเซอร์ ซึ่งความต้องการด้านความร้อนมีความเข้มงวดเป็นพิเศษ
ปรับให้เหมาะสมสำหรับส่วนประกอบขนาดเล็ก
ออกแบบมาโดยเฉพาะสำหรับ TEC ที่มีฟอร์มแฟกเตอร์ขนาดเล็ก คุณลักษณะทางไฟฟ้าของบอร์ดได้รับการปรับแต่งเพื่อป้องกันการกดดันทางแยกการระบายความร้อนของเซมิคอนดักเตอร์ที่ละเอียดอ่อนมากเกินไป
การป้องกันภาพสั่นไหวของเลเซอร์ไดโอด: รับประกันเอาต์พุตความยาวคลื่นที่สม่ำเสมอในระบบเลเซอร์ระดับไฮเอนด์โดยการรักษาอุณหภูมิที่เสถียรเป็นพิเศษสำหรับตัวเรือนไดโอด
เซนเซอร์แบบออปติคัลความแม่นยำสูง: ตัวควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC ช่วยลดสัญญาณรบกวนจากความร้อนในเครื่องตรวจจับแบบออปติคัลที่มีความละเอียดอ่อนโดยจัดให้มีสภาพแวดล้อมการทำความเย็นที่มั่นคง
การวิจัยเซมิคอนดักเตอร์: เหมาะสำหรับการตั้งค่าในห้องปฏิบัติการที่ต้องการการควบคุมความร้อนระดับไมโครซึ่งมีพื้นที่จำกัดและต้องมีความแม่นยำ 0.01°C
1. X-Meritan ดำเนินกิจการโรงงานเฉพาะของตนเองในประเทศจีน เพื่อให้มั่นใจว่าเราจะรักษาการควบคุมคุณภาพของตัวควบคุมอุณหภูมิ TCB-SA ทุกตัวสำหรับ Micro TEC ตั้งแต่การจัดซื้อจนถึงการจัดส่งได้อย่างสมบูรณ์
2. ทีมงานของเรามีประสบการณ์อย่างกว้างขวางในการพัฒนาผลิตภัณฑ์ควบคุมอุณหภูมิที่มีเทคโนโลยีสูง โดยนำเสนอโซลูชั่นที่เป็นนวัตกรรมอย่างต่อเนื่องสำหรับสาขาระบบอัตโนมัติทางอุตสาหกรรม
3. วิศวกรแอปพลิเคชันของเราให้การสนับสนุนที่ครอบคลุมตลอดวงจรชีวิตของโครงการ ตั้งแต่การออกแบบโซลูชันเบื้องต้นและการแก้ไขปัญหาไปจนถึงการขยายขนาดการผลิตจำนวนมาก
4. เราให้ความสำคัญกับประสิทธิภาพของลูกค้าด้วยระบบสนับสนุนการขายแบบมืออาชีพที่ออกแบบมาเพื่อให้คำตอบทางเทคนิคที่รวดเร็วและแก้ไขปัญหาด้านลอจิสติกส์ได้ทันที
5. ในฐานะผู้ผลิตที่เชื่อถือได้และตัวแทนที่ได้รับอนุญาตในประเทศจีน เราได้สร้างชื่อเสียงในด้านการส่งมอบประสิทธิภาพระดับอุตสาหกรรมที่สม่ำเสมอ ซึ่งช่วยให้ลูกค้าของเราประสบความสำเร็จในโครงการ
