X-Meritan คือซัพพลายเออร์เครื่องควบคุมอุณหภูมิ ATC-M1 คุณภาพชั้นนำของจีน พร้อม PID วงจรสั้น และซัพพลายเออร์ที่ออกแบบมาสำหรับวัตถุขนาดเล็ก ความท้าทายทางวิศวกรรมที่เกี่ยวข้องกับอุปกรณ์ออพติคอลขนาดเล็ก เช่น เลเซอร์ DFB จำเป็นต้องมีการควบคุมความร้อนที่แม่นยำภายในพื้นที่จำกัดอย่างยิ่ง ด้วยการผลิตตัวควบคุมพิเศษเหล่านี้ในโรงงานในประเทศจีน X-Meritan ช่วยให้นักพัฒนาทั่วโลกได้รับโซลูชันประสิทธิภาพสูงที่สร้างสมดุลในขนาดที่กะทัดรัดเป็นพิเศษด้วยสถาปัตยกรรมการควบคุมที่ตอบสนองอย่างรวดเร็ว

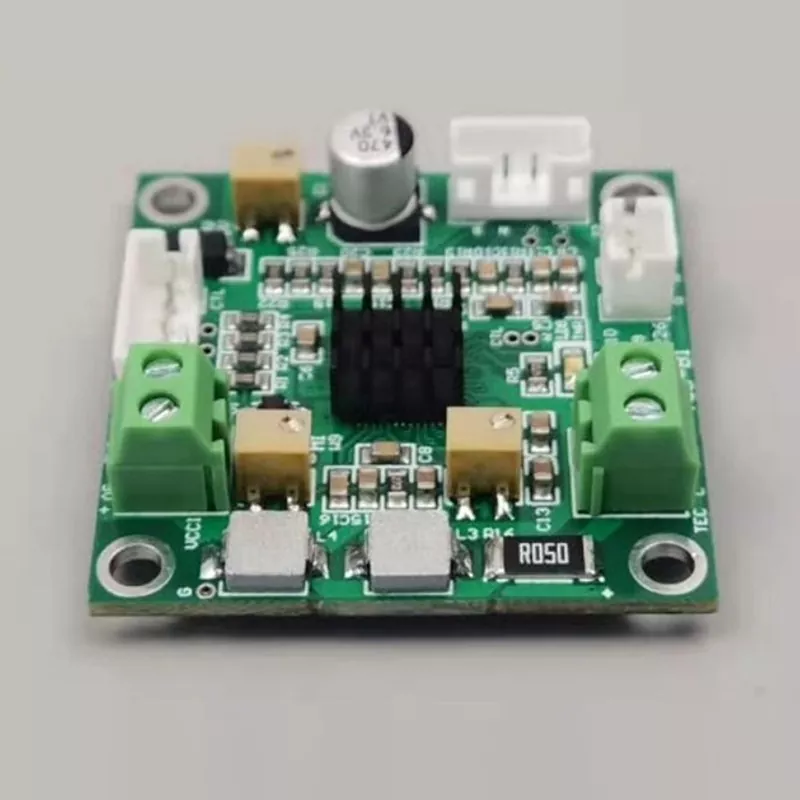

เครื่องควบคุมอุณหภูมิ ATC-M1 ที่มีคุณภาพพร้อม PID รอบสั้นและออกแบบมาสำหรับวัตถุขนาดเล็กที่ผลิตจาก X-Meritan เป็นโมดูลการจัดการระบายความร้อนระดับเรือธงที่ได้รับการปรับแต่งสำหรับแพ็คเกจ TO-CAN และส่วนประกอบไมโครอิเล็กทรอนิกส์ ตัวควบคุมนี้ใช้อัลกอริธึม PID รอบสั้นแบบพิเศษเพื่อให้การแก้ไขทันที เพื่อให้มั่นใจว่ามวลความร้อนระดับไมโครยังคงมีเสถียรภาพแม้จะมีความผันผวนจากภายนอก ในฐานะผู้ผลิตโดยเฉพาะ X-Meritan ได้ออกแบบ ATC-M1 ให้บูรณาการเข้ากับระบบได้อย่างราบรื่น โดยที่พื้นที่ภายในเป็นข้อจำกัดที่สำคัญ มอบความแม่นยำระดับอุตสาหกรรมโดยไม่ต้องใช้ตัวควบคุมแบบดั้งเดิม
| พารามิเตอร์ | ข้อกำหนดทางเทคนิค/มูลค่า |
| ชื่อสินค้า | แผงควบคุมอุณหภูมิ |
| หมายเลขรุ่น | เอทีซี-เอ็ม1 |
| แรงดันไฟฟ้าของบอร์ด (DC) | 3.0V - 5.0V |
| ประสิทธิภาพการส่งออก | ประมาณ 80% |
| TEC แรงดันไฟฟ้าสูงสุด | 4.3V (ที่แหล่งจ่ายไฟ 5V) / 2.5V (ที่แหล่งจ่ายไฟ 3.3V) |
| กระแสไฟสูงสุดของ TEC | 2.5A |
| ประเภทเซนเซอร์วัดอุณหภูมิ | 10,000 กทช |
| ความเสถียรในการควบคุมอุณหภูมิ | 0.001 องศาเซลเซียส |
| วิธีการตั้งอุณหภูมิ | โพเทนชิออมิเตอร์หรืออินพุตแบบอะนาล็อก |
| ช่วงการควบคุมอุณหภูมิเริ่มต้น | +10 ถึง +40 องศาเซลเซียส |
| อุณหภูมิที่ตั้งไว้เริ่มต้นจากโรงงาน | 25 องศาเซลเซียส |
| แรงดันไฟฟ้าขาออกสูงสุดเริ่มต้นจากโรงงาน | 2.0V |
| กระแสไฟขาออกสูงสุดเริ่มต้นจากโรงงาน | 1.0A |
| วิธีการปรับ | W9 โพเทนชิออมิเตอร์ |
| ช่วงอุณหภูมิในการทำงาน | -40 ถึง +45 องศาเซลเซียส |
| ขนาด (ยาว x กว้าง) | 34มม.x20มม |
| ความสูงรวม | 15.5มม |
| ความสูงของพิน | 5.5มม |
อัลกอริธึม PID รอบสั้น
ตัวควบคุมมีวงจรป้อนกลับที่ได้รับการปรับปรุงประสิทธิภาพซึ่งออกแบบมาสำหรับวัตถุขนาดเล็กที่มีความเฉื่อยทางความร้อนต่ำ ให้ความเสถียรที่รวดเร็วและการตอบสนองการแก้ไขความถี่สูง
การออกแบบประหยัดพื้นที่ขั้นสุดยอด
ออกแบบมาเพื่อการผสานรวมที่มีความหนาแน่นสูง ATC-M1 พอดีกับช่องภายในที่แคบที่สุดของอุปกรณ์ออพติคัลขนาดเล็กและตัวเซ็นเซอร์
บูรณาการ TO-CAN ได้อย่างราบรื่น
ออกแบบมาโดยเฉพาะเพื่อจัดการเลเซอร์ DFB และแพ็คเกจ TO-CAN ที่มีตัวทำความเย็นและโพรบในตัว ทำให้มั่นใจได้ถึงความเสถียรของความยาวคลื่นที่แม่นยำ
เอาต์พุตความร้อนประสิทธิภาพสูง
แม้จะมีขนาดเล็ก แต่ ATC-M1 ก็จ่ายพลังงานที่สม่ำเสมอให้กับไมโครคูลเลอร์ โดยรักษาสภาพแวดล้อมทางความร้อนที่เสถียรสำหรับจุดเชื่อมต่อเซมิคอนดักเตอร์ที่มีความละเอียดอ่อน
ความน่าเชื่อถือระดับอุตสาหกรรม
ผลิตในโรงงานที่ได้มาตรฐาน ISO แต่ละหน่วยผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าสามารถทนต่อสภาพแวดล้อมที่มีความต้องการของการสื่อสารโทรคมนาคมและการตรวจจับการบินและอวกาศ
เครื่องควบคุมอุณหภูมิ ATC-M1 ของเราพร้อม PID รอบสั้นและออกแบบสำหรับวัตถุขนาดเล็ก มีการใช้กันอย่างแพร่หลายในด้านต่อไปนี้:
การป้องกันภาพสั่นไหวของเลเซอร์ไดโอด DFB: ATC-M1 ให้การตอบสนองรอบสั้นที่แม่นยำซึ่งจำเป็นเพื่อป้องกันการเคลื่อนตัวของความถี่ในโมดูลการสื่อสารด้วยใยแก้วนำแสงความเร็วสูง
การจัดการความร้อนของแพ็คเกจ TO-CAN: เหมาะอย่างยิ่งสำหรับการทำความเย็นและการตรวจสอบส่วนประกอบเซมิคอนดักเตอร์ที่อยู่ในกระป๋องโลหะประเภท TO ขนาดเล็กที่มีมวลความร้อนจำกัด
การตรวจจับด้วยแสงระดับไมโคร: รับประกันความแม่นยำของเซ็นเซอร์อินฟราเรดขนาดกะทัดรัดและเครื่องตรวจจับโมเลกุลโดยการรักษาอุณหภูมิการทำงานให้คงที่
ถาม: เหตุใด "Short-Cycle PID" จึงมีความสำคัญสำหรับเครื่องควบคุมอุณหภูมิ ATC-M1 ที่มี Short-Cycle PID และออกแบบมาสำหรับ Micro Objects
ตอบ: วัตถุขนาดเล็กจะร้อนขึ้นและเย็นลงเร็วกว่าระบบขนาดใหญ่มาก PID รอบสั้นช่วยให้คอนโทรลเลอร์อัปเดตเอาต์พุตที่ความถี่สูงขึ้น ป้องกันอุณหภูมิ "เกินกำหนด" ที่มักเกิดขึ้นกับตัวควบคุมอุตสาหกรรมมาตรฐาน
ถาม: ATC-M1 สามารถใส่เข้ากับระบบออพติคอลขนาดเล็กที่มีอยู่ได้หรือไม่
ก. ใช่. เครื่องควบคุมอุณหภูมิ ATC-M1 พร้อม PID รอบสั้นและออกแบบมาสำหรับวัตถุขนาดเล็กเป็นหนึ่งในการออกแบบที่กะทัดรัดที่สุดของเรา สร้างขึ้นโดยเฉพาะสำหรับระบบที่พื้นที่เป็นปัญหาคอขวดที่สำคัญ เช่น โฟโตนิกในตัวและเครื่องมือวินิจฉัยแบบพกพา
ถาม: X-Meritan ให้ความช่วยเหลือด้านเทคนิคสำหรับการบูรณาการระบบในช่วงแรกหรือไม่
ตอบ: อย่างแน่นอน ทีมผู้เชี่ยวชาญของเราพร้อมมอบโซลูชันที่รวดเร็วและมีประสิทธิภาพ โดยให้การสนับสนุนหลังการขายที่ครอบคลุมเพื่อให้แน่ใจว่า ATC-M1 ทำงานได้ดีที่สุดภายในการออกแบบฮาร์ดแวร์เฉพาะของคุณ
1. X-Meritan ต่างจากเทรดเดอร์ตรงที่มีโรงงานเฉพาะของตนเองในประเทศจีน เรารักษาความสามารถในการตรวจสอบย้อนกลับของทุกส่วนประกอบใน ATC-M1 ได้อย่างครบถ้วน เพื่อให้มั่นใจว่าทุกยูนิตมีความน่าเชื่อถือระดับอุตสาหกรรมตั้งแต่ระดับ PCB ขึ้นไป
2. เราไม่เพียงแค่ขายบอร์ดเท่านั้น ทีมงานของเราประกอบด้วยวิศวกรด้านการประยุกต์ใช้งานที่ทำงานโดยตรงในโครงการบูรณาการเลเซอร์ DFB และ TO-CAN เราให้คำแนะนำเฉพาะเกี่ยวกับการจับคู่ความต้านทานความร้อนและการตั้งค่าพารามิเตอร์ PID ล่วงหน้าสำหรับวัตถุขนาดเล็กของคุณ
3. ตัวควบคุมของเราได้รับการติดตั้งใช้งานแล้วในสภาพแวดล้อมที่มีเดิมพันสูง รวมถึงการสื่อสารด้วยใยแก้วนำแสงและการวินิจฉัยทางการแพทย์ ซึ่งอุณหภูมิที่เบี่ยงเบนไป 0.1°C อาจส่งผลให้ระบบล้มเหลวได้
4. เราเข้าใจธรรมชาติของการวิจัยและพัฒนาที่ดำเนินไปอย่างรวดเร็วสำหรับอุปกรณ์ไมโครอิเล็กทรอนิกส์ เรารักษาสต็อกที่พร้อมจัดส่งสำหรับ ATC-M1 เพื่อรองรับความต้องการในการทดสอบและการตรวจสอบยืนยันในทันทีของคุณ โดยมีเอกสารข้อมูลทางเทคนิคโดยละเอียดสนับสนุน
5. ด้วยประสบการณ์ด้านการผลิตและการทำงานร่วมกันมานานหลายปี X-Meritan รับประกันว่าผลิตภัณฑ์ทั้งหมดตรงตามมาตรฐานอุตสาหกรรมที่จำเป็นสำหรับตลาดโลก โดยให้ห่วงโซ่อุปทานที่เชื่อถือได้สำหรับผู้ผลิตระหว่างประเทศ
