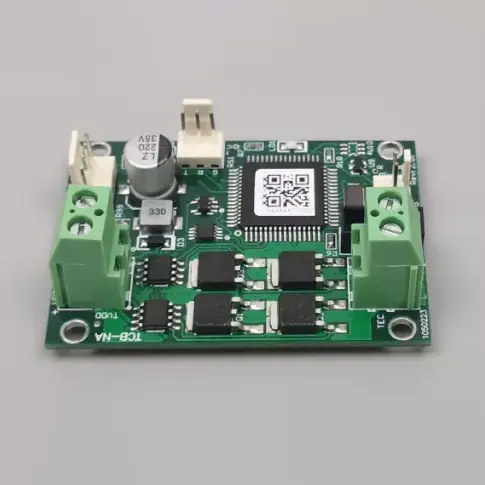

X-Meritan เป็นผู้ผลิตมืออาชีพคุณภาพในจีน เครื่องควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐาน บอร์ดควบคุมอุณหภูมิ TCB-NA ความแม่นยำสูงได้รับการออกแบบมาให้มีความคุ้มค่าและความน่าเชื่อถือสูง เป็นโซลูชันในอุดมคติสำหรับการรักษาเสถียรภาพของเลเซอร์ไดโอดและเครื่องใช้ในบ้านอัจฉริยะต่างๆ ด้วยการใช้ประโยชน์จากความเชี่ยวชาญด้านการผลิตที่เราสั่งสมมาในจีน X-Meritan มอบแผงทำความเย็นเซมิคอนดักเตอร์ TCB-NA ที่ทนทานสำหรับการควบคุมอุณหภูมิที่สร้างสมดุลระหว่างความคล่องตัวในการใช้งานและราคาที่เข้าถึงได้
ตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐานที่ผลิตโดย X-Meritan ในฐานะซัพพลายเออร์ในจีน เป็นโมดูลการจัดการระบายความร้อนอเนกประสงค์ที่ออกแบบมาเพื่อความต้องการระบายความร้อนทั่วไปในอุตสาหกรรมและเชิงพาณิชย์ ตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นแบบมาตรฐานช่วยให้การควบคุมที่แม่นยำผ่านสถาปัตยกรรมการควบคุมแบบสองทิศทาง ช่วยให้เปลี่ยนระหว่างโหมดการทำความร้อนและความเย็นได้อย่างราบรื่น ในฐานะพันธมิตรโซลูชันที่เชื่อถือได้ X-Meritan ได้ปรับปรุงซีรีส์นี้ให้ทำงานอย่างมีประสิทธิภาพกับพาวเวอร์ซัพพลายมาตรฐาน โดยนำเสนออินเทอร์เฟซอนุกรม ASCII ที่ใช้งานง่าย ซึ่งรับประกันการรวมเข้ากับระบบนิเวศของฮาร์ดแวร์ที่มีอยู่อย่างตรงไปตรงมา
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
แรงดันไฟฟ้าของบอร์ด |
4.5–27V (ต้องตรงกับแรงดันไฟฟ้าของ TEC) |
|
แรงดันไฟฟ้า TEC |
5V–27V (ต้องเป็น ≥ แรงดันไฟฟ้า) |
|
กระแสเทค |
0–10A |
|
เซ็นเซอร์อุณหภูมิ |
10K NTC (ค่า B เริ่มต้น: 3950 ค่า B จริงไม่จำกัด ส่งผลต่ออุณหภูมิสัมบูรณ์เท่านั้น ไม่ใช่ความแม่นยำในการควบคุม) |
|
ความแม่นยำในการควบคุมอุณหภูมิ |
±0.1°ซ |
|
ตั้งค่าความแม่นยำของอุณหภูมิ |
±0.1°ซ |
|
ช่วงการวัดอุณหภูมิ |
-30°ซ ถึง +147°ซ |
|
ควบคุมอุณหภูมิช่วง |
-20°ซ ถึง +100°ซ |
|
อุณหภูมิที่ตั้งไว้จากโรงงานเริ่มต้น |
25°C (ปรับแต่งตามคำขอ) |
|
ขนาด (ยาว × กว้าง × สูง) |
60 มม. × 42 มม. × 26.5 มม. (22 มม. เหนือบอร์ด, ความหนาของ PCB 1.5 มม., หมุด ≤3 มม. ด้านล่าง) |
การจัดการความร้อนแบบสองทิศทาง
รองรับทั้งโหมดการทำความร้อนและความเย็นด้วยการกำหนดค่าพารามิเตอร์ TEC ที่ยืดหยุ่น ทำให้สามารถปรับให้เข้ากับสภาวะแวดล้อมและอุณหภูมิเป้าหมายได้หลากหลาย
การสื่อสารแบบอนุกรมที่ได้มาตรฐาน
การตั้งค่าอุณหภูมิและการตรวจสอบแบบเรียลไทม์ได้รับการจัดการอย่างง่ายดายผ่านโปรโตคอล ASCII มาตรฐาน ซึ่งเข้ากันได้กับเครื่องมือซีเรียลทั่วไป เช่น Windows HyperTerminal เพื่อการปรับใช้ที่รวดเร็ว
อินเทอร์เฟซสัญญาณที่ครอบคลุม
รวมเอาต์พุตเฉพาะสำหรับสัญญาณเตือนและสถานะ "พร้อม" ควบคู่ไปกับอินพุตควบคุมสำหรับการปิดระบบ TEC ช่วยเพิ่มศักยภาพด้านความปลอดภัยและระบบอัตโนมัติของระบบโดยรวม
การควบคุมการเปิด/ปิดที่เสถียร
ใช้วิธีการควบคุมที่ได้รับการพิสูจน์แล้วเพื่อให้มั่นใจถึงการบำรุงรักษาอุณหภูมิที่เชื่อถือได้ โดยจัดให้มีสภาพแวดล้อมทางความร้อนที่สม่ำเสมอสำหรับส่วนประกอบที่มีความละเอียดอ่อน เช่น เลเซอร์ไดโอดและอุปกรณ์ในห้องปฏิบัติการ
อัตราส่วนต้นทุนต่อประสิทธิภาพสูง
ออกแบบมาเพื่อมอบคุณสมบัติการควบคุมที่มีความแม่นยำสูงที่จำเป็น ในขณะที่ยังคงเป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานในอุตสาหกรรมขนาดใหญ่และการผลิตอุปกรณ์อัจฉริยะ
ตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นแบบมาตรฐานทำงานโดยใช้ตรรกะการควบคุมเปิด/ปิดที่ตรงไปตรงมาแต่มีประสิทธิภาพซึ่งปรับแต่งมาสำหรับเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกมาตรฐาน ระบบจะตรวจสอบอุณหภูมิผ่านเซ็นเซอร์ที่เชื่อมต่ออยู่ และเปรียบเทียบกับค่าที่ตั้งไว้ที่ผู้ใช้กำหนดผ่านโปรเซสเซอร์ภายใน จากการเบี่ยงเบนนี้ ตัวควบคุมจะจัดการการไหลของพลังงานไปยัง TEC ในลักษณะสองทิศทาง โดยย้อนกลับกระแสเพื่อสลับระหว่างการทำความร้อนและความเย็นตามความจำเป็น แม้ว่ารุ่นนี้จะมอบความเสถียรที่แข็งแกร่งสำหรับการใช้งานมาตรฐาน แต่ก็ได้รับการออกแบบมาให้เรียบง่าย โดยให้แรงดันไฟฟ้าเอาท์พุตติดตามแหล่งจ่ายอินพุตโดยตรงเพื่อเพิ่มการส่งพลังงานไปยังองค์ประกอบทำความเย็นให้สูงสุด
ถาม: ข้อควรพิจารณาที่สำคัญเกี่ยวกับแรงดันไฟฟ้าของ TCB-NA คืออะไร
ตอบ: ตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นแบบมาตรฐานไม่เหมือนกับซีรีส์ NE หรือ NC ขั้นสูงของเรา ไม่มีการจำกัดแรงดันเอาต์พุตภายใน ดังนั้น คุณต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายน้อยกว่าหรือเท่ากับแรงดันไฟฟ้าที่กำหนดของ TEC ของคุณ เพื่อป้องกันไม่ให้ส่วนประกอบโอเวอร์โหลด
ถาม: TCB-NA ส่งผลต่อเสถียรภาพกำลังของระบบอย่างไร
ตอบ: วิธีการสลับที่ใช้โดยคอนโทรลเลอร์นี้อาจเพิ่มการกระเพื่อมของแหล่งจ่ายไฟสลับที่เชื่อมต่ออยู่ หากระบบของคุณมีบอร์ดอื่นๆ ที่ไวต่อการรบกวนทางแม่เหล็กไฟฟ้า เราขอแนะนำให้จ่ายไฟให้กับ TCB-NA แยกต่างหาก เพื่อรักษาความสมบูรณ์ของข้อมูลและความเสถียรของบอร์ด
ถาม: เมื่อใดที่ฉันควรเลือก TCB-NA แทนที่จะเป็นรุ่น TCB-NE
ตอบ: เครื่องควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐานเหมาะอย่างยิ่งสำหรับการใช้งานที่ให้ความสำคัญกับความคุ้มทุนและความแม่นยำมาตรฐานเป็นสำคัญ หากโครงการของคุณต้องการประสิทธิภาพการใช้พลังงานสูงสุดหรือความละเอียดของอุณหภูมิที่สูงกว่ามาก เราขอแนะนำให้อัปเกรดเป็นซีรีส์ TCB-NE
1. X-Meritan มีโรงงานเฉพาะของตัวเองในประเทศจีน ซึ่งต่างจากผู้จัดจำหน่ายหลายราย ซึ่งช่วยให้เราสามารถดูแลกระบวนการผลิตทั้งหมดได้โดยตรง ตั้งแต่การประกอบ PCB ไปจนถึงการสอบเทียบขั้นสุดท้ายของหน่วย TCB-NA ทุกเครื่อง
2. ด้วยประสบการณ์ที่ช่ำชองในภาคการจัดการระบายความร้อน เราได้ปรับตัวควบคุมของเราให้เหมาะสมตามการตอบสนองในโลกแห่งความเป็นจริงจากอุตสาหกรรมไดโอดเลเซอร์และเครื่องมือทางการแพทย์ เพื่อให้มั่นใจว่าการออกแบบฮาร์ดแวร์ที่ให้ความสำคัญกับความทนทานในระยะยาว
3. เมื่อคุณปรึกษากับเรา คุณจะพูดคุยโดยตรงกับวิศวกรที่ออกแบบฮาร์ดแวร์ เราให้คำแนะนำทางเทคนิคที่แม่นยำเกี่ยวกับการจัดการระลอกกำลังและการจับคู่แรงดันไฟฟ้า เพื่อป้องกันความเสี่ยงที่ TEC จะโอเวอร์โหลด
4. ด้วยการจัดการทีมโลจิสติกส์ในต่างประเทศที่เป็นมืออาชีพและการรักษาสินค้าคงคลังของส่วนประกอบมาตรฐานให้คงที่ เราจึงสามารถย่นระยะเวลาวงจรการจัดซื้อให้สั้นลงได้อย่างมีประสิทธิภาพ และเสนอราคาที่แข่งขันได้ดีกว่าผู้ค้าปลีกระหว่างประเทศแบบดั้งเดิม
5. ผลิตภัณฑ์ของเราผลิตขึ้นภายใต้มาตรฐานอุตสาหกรรมที่เข้มงวด เพื่อให้มั่นใจว่าตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐานมีคุณสมบัติตรงตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ที่จำเป็นสำหรับการรวมระบบที่ซับซ้อนอย่างสม่ำเสมอ
