ชุดประกอบที่มีเครื่องทำความเย็นแบบไมโครเทอร์โมอิเล็กทริกได้กลายเป็นโซลูชั่นที่สำคัญสำหรับอุตสาหกรรมที่ต้องการการจัดการอุณหภูมิที่กะทัดรัด แม่นยำ และเชื่อถือได้ ตั้งแต่เครื่องตรวจจับอินฟราเรดและระบบเลเซอร์ไปจนถึงอุปกรณ์สร้างภาพทางการแพทย์และเซ็นเซอร์ทางอุตสาหกรรม ชุดทำความเย็นเหล่านี้ช่วยให้ส่วนประกอบที่ไวต่ออุณหภูมิมีความเสถียร ในขณะเดียวกันก็ปรับปรุงประสิทธิภาพของระบบและยืดอายุการใช้งานในการปฏิบัติงาน
บทความนี้จะอธิบายวิธีการทำงานของชุดทำความเย็นไมโครเทอร์โมอิเล็กทริก ข้อดี การใช้งานในอุตสาหกรรมทั่วไป ข้อควรพิจารณาในการออกแบบที่สำคัญ การเลือกใช้วัสดุ ความท้าทายด้านความร้อน และแนวโน้มการพัฒนาในอนาคต นอกจากนี้ยังให้คำแนะนำที่เป็นประโยชน์สำหรับวิศวกร ผู้ซื้อ OEM และนักออกแบบระบบที่กำลังมองหาโซลูชันการจัดการระบายความร้อนที่เชื่อถือได้

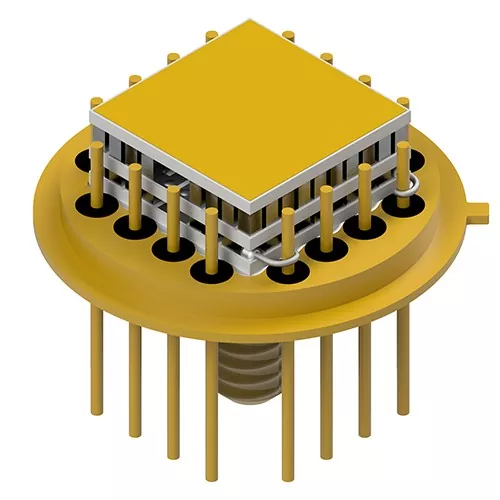

ส่วนประกอบที่มีเครื่องทำความเย็นไมโครเทอร์โมอิเล็กทริกเป็นระบบการจัดการความร้อนขนาดกะทัดรัดที่ออกแบบมาเพื่อควบคุมอุณหภูมิของส่วนประกอบอิเล็กทรอนิกส์และออปติคอลที่มีความไวสูงอย่างแม่นยำ โดยทั่วไปชุดประกอบเหล่านี้จะรวมโมดูลไมโครเทอร์โมอิเล็กทริก ตัวระบายความร้อน เซ็นเซอร์ วัสดุเชื่อมต่อในการระบายความร้อน และวงจรควบคุมอิเล็กทรอนิกส์ไว้ในแพ็คเกจขนาดกะทัดรัดเพียงชุดเดียว
แตกต่างจากระบบทำความเย็นทั่วไปที่ต้องอาศัยคอมเพรสเซอร์และสารทำความเย็น เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกใช้เอฟเฟกต์ Peltier เพื่อถ่ายเทความร้อนจากด้านหนึ่งของอุปกรณ์ไปยังอีกด้านหนึ่งเมื่อกระแสไฟฟ้าไหลผ่านวัสดุเซมิคอนดักเตอร์
ชุดทำความเย็นไมโครเทอร์โมอิเล็กทริกมีประโยชน์อย่างยิ่งในการใช้งานที่:
โดยทั่วไประบบเหล่านี้จะรวมเข้ากับเซ็นเซอร์อินฟราเรด เลเซอร์ไดโอด กล้อง CCD เครื่องมือชีวการแพทย์ เครื่องตรวจจับการบินและอวกาศ และอุปกรณ์สื่อสารด้วยแสง
หลักการทำงานหลักเบื้องหลังเครื่องทำความเย็นไมโครเทอร์โมอิเล็กทริกคือเอฟเฟกต์เทอร์โมอิเล็กทริก เมื่อกระแสตรงไหลผ่านจุดเชื่อมต่อเซมิคอนดักเตอร์ ความร้อนจะถูกดูดซับที่ด้านหนึ่งและปล่อยออกมาที่ด้านตรงข้าม
ด้านเย็นจะทำให้ส่วนประกอบเป้าหมายเย็นลง ในขณะที่ด้านร้อนจะกระจายความร้อนผ่านแผงระบายความร้อนหรือตัวกระจายความร้อน
| ส่วนประกอบ | การทำงาน |
|---|---|
| โมดูลเทอร์โมอิเล็กทริก | ถ่ายเทความร้อนโดยใช้กระแสไฟฟ้า |
| แผ่นระบายความร้อน | กระจายความร้อนจากด้านที่ร้อน |
| เซ็นเซอร์อุณหภูมิ | ตรวจสอบอุณหภูมิของระบบ |
| วงจรควบคุม | ควบคุมประสิทธิภาพการทำความเย็น |
| วัสดุเชื่อมต่อการระบายความร้อน | ปรับปรุงประสิทธิภาพการถ่ายเทความร้อน |
เนื่องจากการตอบสนองการทำความเย็นได้รับการควบคุมด้วยระบบไฟฟ้า ชุดประกอบเหล่านี้จึงสามารถควบคุมอุณหภูมิได้อย่างแม่นยำอย่างยิ่งภายในเศษส่วนขององศาเซลเซียส
ชุดทำความเย็นแบบไมโครเทอร์โมอิเล็กทริกมีข้อดีหลายประการที่วิธีการทำความเย็นแบบดั้งเดิมมักไม่สามารถทำได้
ส่วนประกอบ Micro TEC มีขนาดกะทัดรัดมาก ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบพกพา เซ็นเซอร์ขนาดเล็ก และอุปกรณ์ที่มีพื้นที่จำกัด
ส่วนประกอบเหล่านี้มีการควบคุมอุณหภูมิที่มีความเสถียรสูง ซึ่งจำเป็นต่อความแม่นยำของเครื่องตรวจจับและความเสถียรทางแสง
การไม่มีคอมเพรสเซอร์หรือส่วนประกอบทางกลจะช่วยลดความต้องการด้านการสั่นสะเทือน เสียงรบกวน และการบำรุงรักษา
ระบบไมโครเทอร์โมอิเล็กทริกสามารถปรับอุณหภูมิได้อย่างรวดเร็วตามสภาพการทำงานแบบไดนามิก
ประโยชน์เพิ่มเติม ได้แก่ อายุการใช้งานของระบบที่ดีขึ้น ค่าบำรุงรักษาลดลง ลดความเสี่ยงในการปนเปื้อน และการทำงานที่เชื่อถือได้ภายใต้สภาพแวดล้อมที่รุนแรง
ส่วนประกอบที่มีเครื่องทำความเย็นแบบไมโครเทอร์โมอิเล็กทริกถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องอาศัยความแม่นยำทางความร้อนและสภาพการทำงานที่มั่นคง
| อุตสาหกรรม | การใช้งานทั่วไป |
|---|---|
| อุปกรณ์การแพทย์ | ระบบ PCR, เครื่องตรวจจับภาพ, ไบโอเซนเซอร์ |
| โฟโตนิกส์ | เลเซอร์ไดโอด, ตัวรับส่งสัญญาณแสง |
| กลาโหมและการบินและอวกาศ | ภาพอินฟราเรด ระบบการมองเห็นตอนกลางคืน |
| การวิจัยทางวิทยาศาสตร์ | เครื่องตรวจจับที่แม่นยำและเครื่องมือวิเคราะห์ |
| โทรคมนาคม | โมดูลส่งสัญญาณไฟเบอร์ออปติก |
| ระบบอัตโนมัติทางอุตสาหกรรม | เซ็นเซอร์และระบบการตรวจสอบที่มีความแม่นยำสูง |
ความต้องการที่เพิ่มขึ้นสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและระบบออปติคัลขั้นสูงยังคงผลักดันให้เกิดการนำชุดทำความเย็นแบบเทอร์โมอิเล็กทริกไปใช้ทั่วโลกอย่างรวดเร็ว
ชุดระบายความร้อนด้วยเทอร์โมอิเล็กทริกประสิทธิภาพสูงผสมผสานองค์ประกอบทางวิศวกรรมหลายรายการเข้าเป็นโซลูชันแบบครบวงจร
การออกแบบการประกอบโดยรวมต้องรักษาสมดุลระหว่างประสิทธิภาพการทำความเย็น ความต้านทานความร้อน การใช้พลังงานไฟฟ้า และข้อจำกัดด้านขนาดทางกายภาพ
การรวมระบบอย่างระมัดระวังช่วยหลีกเลี่ยงการรั่วไหลของความร้อน การควบแน่น และความไม่เสถียรของประสิทธิภาพ
การเลือกชุดระบายความร้อนไมโครเทอร์โมอิเล็กทริกที่เหมาะสมจำเป็นต้องประเมินปัจจัยทางความร้อนและการปฏิบัติงานหลายประการ
วิศวกรควรประเมินอย่างรอบคอบ:
การเลือกที่ไม่เหมาะสมอาจนำไปสู่การระบายความร้อนไม่เพียงพอ ความไม่เสถียรทางความร้อน ความเสียหายจากการควบแน่น หรือการใช้พลังงานมากเกินไป
สำหรับการใช้งานเครื่องตรวจจับที่มีความไวสูง ชุดประกอบที่ออกแบบเป็นพิเศษมักจะให้ประสิทธิภาพที่ดีกว่าโมดูลทั่วไปที่มีจำหน่ายทั่วไป เนื่องจากจะปรับวิถีทางความร้อนให้เหมาะสมและลดความเครียดทางกล
แม้ว่าชุดไมโครเทอร์โมอิเล็กทริกจะให้ความแม่นยำเป็นพิเศษ แต่ความท้าทายทางวิศวกรรมหลายประการก็ต้องได้รับการแก้ไข
เมื่ออุณหภูมิลดลงต่ำกว่าระดับจุดน้ำค้างโดยรอบ ความชื้นอาจเกิดการควบแน่นและอาจสร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนได้
การกำจัดความร้อนออกจากด้านที่ร้อนอย่างมีประสิทธิภาพถือเป็นสิ่งสำคัญ การกระจายความร้อนที่ไม่ดีจะลดประสิทธิภาพการทำความเย็นและอาจทำให้ระบบร้อนเกินไป
รอบการให้ความร้อนและความเย็นซ้ำๆ อาจสร้างความเค้นเชิงกลในข้อต่อบัดกรีและวัสดุเซมิคอนดักเตอร์
เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกขนาดเล็กไม่ได้ประหยัดพลังงานเท่ากับระบบที่ใช้คอมเพรสเซอร์สำหรับการทำความเย็นปริมาณมากเสมอไป การเพิ่มประสิทธิภาพระบบอย่างเหมาะสมเป็นสิ่งสำคัญ
การจำลองความร้อนขั้นสูงและการออกแบบการประกอบอย่างระมัดระวังช่วยลดความเสี่ยงเหล่านี้ ในขณะเดียวกันก็ปรับปรุงความน่าเชื่อถือในระยะยาว
การเลือกใช้วัสดุมีบทบาทสำคัญในประสิทธิภาพและความทนทานของชุดทำความเย็นแบบเทอร์โมอิเล็กทริก
| วัสดุ | วัตถุประสงค์ |
|---|---|
| บิสมัท เทลลูไรด์ | ประสิทธิภาพเทอร์โมอิเล็กทริกสูง |
| อลูมิเนียมไนไตรด์ | การนำความร้อนและฉนวนที่ดีเยี่ยม |
| ทองแดง | การถ่ายเทความร้อนอย่างมีประสิทธิภาพ |
| พื้นผิวเซรามิก | ฉนวนไฟฟ้าและความเสถียรของโครงสร้าง |
| แผ่นความร้อนกราไฟท์ | การนำความร้อนของอินเทอร์เฟซที่ได้รับการปรับปรุง |
วิศวกรรมวัสดุสมัยใหม่ยังคงปรับปรุงประสิทธิภาพการระบายความร้อน ความสามารถในการย่อขนาด และความทนทานในระยะยาวอย่างต่อเนื่อง
| คุณสมบัติ | ไมโครเทอร์โมอิเล็กทริกคูลลิ่ง | การระบายความร้อนด้วยคอมเพรสเซอร์แบบดั้งเดิม |
|---|---|---|
| เสียงรบกวน | เงียบ | มีเสียงรบกวนทางกล |
| การสั่นสะเทือน | ไม่มี | การสั่นสะเทือนที่เป็นไปได้ |
| ขนาด | กะทัดรัด | ระบบที่ใหญ่กว่า |
| ความแม่นยำ | สูงมาก | ปานกลาง |
| การซ่อมบำรุง | ต่ำ | สูงกว่า |
| สารทำความเย็น | ไม่จำเป็น | ที่จำเป็น |
สำหรับระบบที่มีขนาดกะทัดรัดและมีความแม่นยำสูง ชุดประกอบเทอร์โมอิเล็กทริกมักจะให้ประสิทธิภาพที่เหนือกว่า แม้ว่าประสิทธิภาพการทำความเย็นขนาดใหญ่จะต่ำกว่าก็ตาม
อนาคตของชุดทำความเย็นไมโครเทอร์โมอิเล็กทริกมีความเชื่อมโยงอย่างมากกับความก้าวหน้าในอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก ระบบปัญญาประดิษฐ์ อุปกรณ์การบินและอวกาศ และเทคโนโลยีการสื่อสารด้วยแสงแห่งอนาคต
แนวโน้มที่เกิดขึ้น ได้แก่ :
เนื่องจากอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำยังคงพัฒนาต่อไป ข้อกำหนดด้านความเสถียรทางความร้อนจึงมีความต้องการเพิ่มมากขึ้น ส่งผลให้ชุดประกอบไมโครเทอร์โมอิเล็กทริกขั้นสูงมีความสำคัญเพิ่มมากขึ้น
ใช่. ขึ้นอยู่กับการออกแบบระบบและภาระความร้อน ชุดประกอบเทอร์โมอิเล็กทริกจำนวนมากสามารถบรรลุอุณหภูมิที่ต่ำกว่า 0°C
ใช่. เนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว จึงมักให้ความน่าเชื่อถือในระยะยาวที่ดีเยี่ยมโดยมีการบำรุงรักษาเพียงเล็กน้อย
การสร้างภาพทางการแพทย์ การบินและอวกาศ โฟโตนิกส์ โทรคมนาคม ระบบอัตโนมัติทางอุตสาหกรรม และเครื่องมือทางวิทยาศาสตร์ ล้วนอาศัยการระบายความร้อนด้วยเทอร์โมอิเล็กทริกที่มีความแม่นยำอย่างมาก
อย่างแน่นอน. ผู้ผลิตหลายรายจัดหาชุดทำความเย็นแบบกำหนดเองที่ปรับให้เหมาะกับภาระความร้อน ขนาด สภาพแวดล้อม และข้อกำหนดในการบูรณาการโดยเฉพาะ
ประสิทธิภาพของแผงระบายความร้อนมีความสำคัญอย่างยิ่ง เนื่องจากการกระจายความร้อนที่ไม่มีประสิทธิภาพสามารถลดประสิทธิภาพการทำความเย็นและความเสถียรของระบบโดยรวมได้อย่างมาก
การประกอบที่มีเครื่องทำความเย็นแบบไมโครเทอร์โมอิเล็กทริกได้กลายเป็นเทคโนโลยีที่ขาดไม่ได้สำหรับอุปกรณ์อิเล็กทรอนิกส์และระบบการจัดการความร้อนที่มีความแม่นยำสมัยใหม่ โครงสร้างที่กะทัดรัด การทำงานที่ปราศจากการสั่นสะเทือน การควบคุมอุณหภูมิที่แม่นยำ และอายุการใช้งานที่ยาวนาน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีความต้องการสูงในอุตสาหกรรมต่างๆ มากมาย
ในขณะที่เทคโนโลยียังคงก้าวหน้าไปสู่ความหนาแน่นของการบูรณาการที่สูงขึ้นและความไวต่อความร้อนที่มากขึ้น ชุดระบายความร้อนเทอร์โมอิเล็กทริกที่ออกแบบอย่างมืออาชีพจะมีบทบาทสำคัญในการรักษาเสถียรภาพประสิทธิภาพและความน่าเชื่อถือของอุปกรณ์
