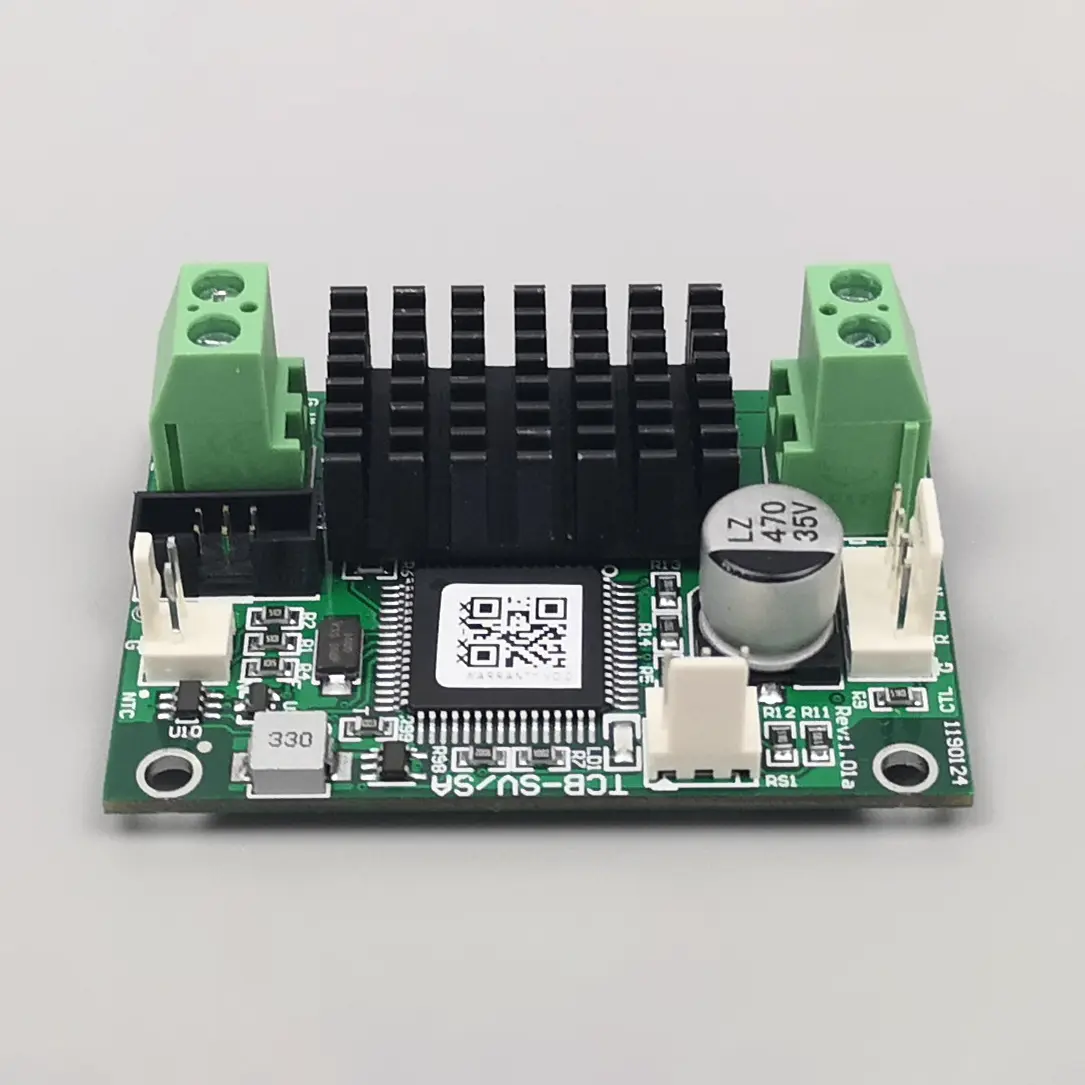

ที่เครื่องควบคุมอุณหภูมิ TCB-SV สำหรับ Micro TECได้กลายเป็นผู้เปลี่ยนเกมในการจัดการระบายความร้อนแบบเจาะจงพื้นที่ ออกแบบมาสำหรับเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริก (TEC) ที่มีขนาดกะทัดรัดพิเศษ ตัวควบคุมนี้ให้การบังคับเลี้ยวที่มีความละเอียดสูงและความเสถียรในระดับต่ำกว่ามิลลิเคลวิน ในการเจาะลึกนี้ เราจะตรวจสอบสถาปัตยกรรม ข้อดี/ข้อเสีย การใช้งานจริง และตอบคำถามทางวิศวกรรมที่พบบ่อย Fuzhou X-Meritan Technology Co., Ltd. รวมตัวควบคุมนี้เข้ากับระบบโฟโตนิกและชีวการแพทย์ยุคใหม่ ไม่ว่าคุณจะทำงานเกี่ยวกับ LiDAR หรือการขยาย DNA TCB‑SV นำเสนอการผสมผสานที่น่าดึงดูดทั้งขนาดและความแม่นยำ
🔬 อะไรเป็นตัวกำหนดตัวควบคุมอุณหภูมิ TCB-SV สำหรับ Micro TEC
สถาปัตยกรรมการควบคุมมีประสิทธิภาพเหนือกว่า PID อเนกประสงค์อย่างไร
TCB-SV ไม่ใช่ PID ทั่วไป มันใช้ลูปฟีดไปข้างหน้าแบบปรับได้บวกกับเอาต์พุตเชิงเส้นสำหรับโหลดไมโครโอห์ม กล่าวถึงความต้านทานต่อปรสิตโดยตรงในองค์ประกอบ Peltier ขนาดจิ๋ว Fuzhou X-Meritan Technology Co., Ltd. ได้ทำการทดสอบด้วย TEC แบบฟิล์มบาง (สูงถึง 2x2 มม.) และสังเกตเห็นการกระเพื่อม < 0.002°C เอาต์พุตแบบไบโพลาร์จะกำจัดแถบเดดแบนด์ ทำให้เหมาะสำหรับรอบการแช่แข็งหรือวงจรการให้ความร้อนใกล้กับสภาพแวดล้อม นอกจากนี้เครื่องควบคุมอุณหภูมิ TCB-SV สำหรับ Micro TECมีอินเทอร์เฟซ I2C และอนาล็อก ดังนั้นจึงฝังอยู่ภายในเครื่องมือขนาดกะทัดรัดได้อย่างราบรื่น
⚙️ ความสามารถหลัก: TCB-SV ยกระดับประสิทธิภาพของ micro TEC ได้อย่างไร
ตัวเลขความเสถียรใดที่วิศวกรสามารถคาดหวังได้จาก micro TEC
ในความร่วมมือกับผู้ใช้งานกลุ่มแรกฝูโจว X-Meritan Technology Co., Ltd.บันทึกการเคลื่อนตัวในระยะยาวต่ำกว่า ±0.005°C ตลอด 24 ชั่วโมงโดยใช้ 0.8 A micro TEC คอนโทรลเลอร์ใช้การตรวจจับ ADC 24 บิตและตัวกรองการปรับให้เรียบของ PWM ที่รวดเร็ว แม้จะมีโหลดความร้อนเพียง 0.2 J/K ก็ไม่มีการสั่นไหวเกิดขึ้น ตารางด้านล่างเปรียบเทียบ TCB-SV กับตัวควบคุมอุณหภูมิทั่วไป:
| พารามิเตอร์ |
TCB-SV (เพิ่มประสิทธิภาพ Micro TEC) |
ตัวควบคุมแบบตั้งโต๊ะมาตรฐาน |
| นาที. ความละเอียดปัจจุบันของ TEC |
0.5 มิลลิแอมป์ |
5–10 mA (ทั่วไป) |
| ความเสถียรของอุณหภูมิ (ช่วง 10mK) |
±0.002°ซ |
±0.05°ซ |
| ฟอร์มแฟคเตอร์ |
โมดูล 30 x 30 มม |
1/2 แร็ค 4U |
| เอาต์พุตแบบไบโพลาร์ / เชิงเส้น |
ใช่ Zero-Cross ไร้รอยต่อ |
มักมีขั้วเดียวหรือรีเลย์ |
📊 เครื่องควบคุมอุณหภูมิ TCB-SV: ข้อดีและข้อจำกัด
เหตุใดจึงเลือกมัน — และที่ใดที่คุณจะต้องระมัดระวัง?
| ✅จุดแข็ง |
⚠️การแลกเปลี่ยน |
- ความละเอียดกระแสไฟละเอียดพิเศษ (เหมาะสำหรับ µTEC)
- สัญญาณรบกวนต่ำมาก: < 1 µV ที่เซ็นเซอร์
- PID แบบปรับได้พร้อมการตอบสนองระดับไมโครวินาที
- การประกอบ SMD ขนาดกะทัดรัด ฝังง่าย
- จ่ายไฟได้กว้าง 5-28 V ประสิทธิภาพสูง
|
- เอาต์พุตสูงสุด 2 A (ไม่ใช่สำหรับ TEC ขนาดใหญ่)
- ต้องมีการปรับแต่งเฟิร์มแวร์สำหรับ TEC ที่แปลกใหม่
- ไม่มีจอแสดงผลกราฟิกในตัว (รีโมทเท่านั้น)
- มีความไวต่อรูปแบบความจุอินพุต
- ค่าใช้จ่ายสูงกว่าตัวควบคุมเปิด-ปิดพื้นฐาน
|
แม้ว่าเงินลงทุนเริ่มแรกจะสูงกว่าฝูโจว X-Meritan Technology Co., Ltd.เน้นย้ำว่าต้นทุนรวมในการเป็นเจ้าของลดลงเนื่องจากการประหยัดพลังงานและลดการทำซ้ำด้านความร้อนในการจัดแนวโฟโตนิกส์
🔄 การหมุนเวียนความร้อนแบบไดนามิกด้วย micro TEC
TCB-SV สามารถจัดการการทำความร้อน/ความเย็นแบบสลับอย่างรวดเร็วโดยไม่โอเวอร์เกินได้หรือไม่
ใช่ — หนึ่งในคุณสมบัติที่ก้าวล้ำของเครื่องควบคุมอุณหภูมิ TCB-SV สำหรับ Micro TECคือ "การป้อนความเร็วความร้อนไปข้างหน้า" ในการรักษาเสถียรภาพของความยาวคลื่น PCR หรือเลเซอร์ คุณมักจะต้องสลับระหว่างการให้ความร้อนและความเย็นอย่างรวดเร็ว TCB-SV คาดการณ์การกลับตัวของ Peltier และชดเชย EMF ด้านหลัง Fuzhou X-Meritan Technology Co., Ltd. สาธิตอัตราการสลูว์ที่ 5°C/s บน TEC ขนาด 3x3 มม. โดยมีโอเวอร์ช็อต < 3% ทำให้เหมาะอย่างยิ่งสำหรับบรรจุภัณฑ์เลเซอร์ควอนตัมคาสเคดและวงจรความร้อนไมโครฟลูอิดิก
🏭 พาโนรามาของแอปพลิเคชัน: โดยที่ TCB‑SV สร้างความแตกต่าง
สาขาใดที่ล้ำสมัยได้ประโยชน์มากที่สุด?
-
เครื่องรับส่งสัญญาณแสง– การรักษาเสถียรภาพอุณหภูมิด้วยเลเซอร์ DWDM (ไมโคร TEC ภายในแพ็คเกจผีเสื้อ)
-
การวินิจฉัยทางการแพทย์– ชิปขยายสัญญาณอุณหภูมิคงที่ (LAMP) ต้องการความแม่นยำ ±0.1°C
-
อวกาศ / อวกาศ– เครื่องตรวจจับ IR ขนาดเล็กระบายความร้อนด้วยงบประมาณพลังงานต่ำ
-
เครื่องมือวัดในห้องปฏิบัติการ– การวัดปริมาณแคลอรี่ระดับจุลภาค โดยที่มวลความร้อนต่ำเป็นสิ่งสำคัญ
ฝูโจว X-Meritan Technology Co., Ltd. เป็นผู้จัดหา TCB‑SV ให้กับห้องปฏิบัติการวิจัยที่พัฒนาเซ็นเซอร์ควอนตัม เนื่องจากโปรไฟล์ EMC มีความสะอาดเป็นพิเศษ
❓ คำถามที่ถูกถามบ่อย (TCB‑SV และ micro TEC)
TCB-SV ทำงานกับกระแส TEC ต่ำกว่ามิลลิแอมป์หรือไม่
อย่างแน่นอน. ระยะเอาต์พุตของ TCB-SV เชิงเส้นลงไปที่ 0.2 mA เนื่องจากมี DAC 16 บิตและไดรเวอร์ออปแอมป์ที่มีความแม่นยำ micro TEC จำนวนมาก โดยเฉพาะอย่างยิ่งสำหรับการระบายความร้อนด้วยเซ็นเซอร์ ต้องใช้กระแสไฟฟ้าต่ำกว่า 10 mA ตัวควบคุมจะรักษาความเป็นเชิงเส้นแม้ในระดับต่ำเหล่านี้ โดยหลีกเลี่ยง "การบิดเบือนครอสโอเวอร์" ที่เห็นในการออกแบบสะพาน H Fuzhou X‑Meritan Technology Co., Ltd. จัดทำบันทึกการใช้งานสำหรับการสอบเทียบตัวต้านทานการรับรู้เพื่อเพิ่มความแม่นยำสูงสุดที่ต่ำกว่า 1 mA
อินเทอร์เฟซเซ็นเซอร์อุณหภูมิชนิดใดที่เข้ากันได้?
TCB-SV รองรับ PT100/1000 RTD, เทอร์มิสเตอร์ NTC (พร้อมตารางเชิงเส้น) และแม้แต่เซ็นเซอร์โซลิดสเตต เช่น AD590 หรือ LM335 ผ่านทางส่วนหน้าแบบอะนาล็อกที่กำหนดค่าได้ ประกอบด้วย ADC เดลต้าซิกมา 24 บิตพร้อมกระแสกระตุ้นที่ตั้งโปรแกรมได้ สำหรับการใช้งานระดับไมโคร TEC เราขอแนะนำให้ใช้เทอร์มิสเตอร์เทอร์มิสเตอร์แบบชิป NTC ขนาดเล็ก (ขนาด 0201) เพื่อลดความล่าช้าจากความร้อน Fuzhou X‑Meritan Technology Co., Ltd. สามารถจัดหากราฟเทอร์มิสเตอร์ที่จับคู่ไว้ล่วงหน้าเพื่อเร่งการรวมระบบ
ฉันสามารถเชื่อมต่อตัวควบคุม TCB‑SV หลายตัวแบบสายโซ่เดซี่สำหรับการควบคุม micro TEC แบบหลายโซนได้หรือไม่
ใช่ TCB‑SV มีอินเทอร์เฟซ I²C/SMBus พร้อมการกำหนดที่อยู่ที่สามารถกำหนดค่าได้ คุณสามารถควบคุมอุปกรณ์ได้มากถึง 16 เครื่องบนบัสเดียว ทำให้ง่ายต่อการสร้างระบบหลายช่องสัญญาณสำหรับตะแกรงนำคลื่นแบบอาร์เรย์หรือเทอร์โมไซเคิลแบบไมโครเพลท โฮสต์สามารถอ่านการวัดและส่งข้อมูลทางไกลอุณหภูมิและเขียนค่าที่ตั้งไว้แยกกันได้ Fuzhou X‑Meritan Technology Co., Ltd. นำเสนอไลบรารี Python และ GUI สำหรับการสร้างต้นแบบอย่างรวดเร็ว
เฟิร์มแวร์ TCB‑SV สามารถอัปเกรดสำหรับวัสดุ TEC ในอนาคตได้หรือไม่
อย่างแน่นอน. มีโปรแกรมโหลดเดอร์ในแอปพลิเคชัน (IAP) บน UART/I²C เมื่อ TEC แบบฟิล์มบางใหม่ที่มีอิมพีแดนซ์หรือค่าสัมประสิทธิ์ Seebeck ต่างกันปรากฏขึ้น คุณสามารถอัปเดต PID และตารางเชิงเส้นได้ Fuzhou X‑Meritan Technology Co., Ltd. ออกแพตช์เฟิร์มแวร์เป็นประจำ ซึ่งปรับปรุงการกำหนดเวลาการรับแบบปรับได้สำหรับ micro TEC ใหม่ สิ่งนี้จะพิสูจน์การลงทุนของคุณในอนาคต
TCB-SV มีการป้องกันอะไรบ้างสำหรับไมโคร TEC ที่ละเอียดอ่อน
โดยมีคุณสมบัติการจำกัดกระแสที่ตั้งโปรแกรมได้ การปิดระบบด้วยความร้อน และซอฟต์สตาร์ทที่ป้องกันกระแสกระชาก ตัวควบคุมจะตรวจสอบแรงดันไฟฟ้า TEC อย่างต่อเนื่องและสามารถตรวจจับสภาวะวงจรเปิดหรือไฟฟ้าลัดวงจรได้ภายในเวลาต่ำกว่า 100 µs จากนั้นปิดใช้งานเอาต์พุต การป้องกันระดับนี้จำเป็นสำหรับไมโคร TEC ราคาแพงที่ฝังอยู่ในฮาร์ดแวร์ทางการแพทย์หรือการบินและอวกาศ
📚 ข้อมูลอ้างอิงและแหล่งข้อมูลทางเทคนิค
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์ TCB‑SV และเอกสารไวท์เปเปอร์ (2025)
- 🔗 ธุรกรรม IEEE เกี่ยวกับส่วนประกอบ เทคโนโลยีการบรรจุและการผลิต: “ตัวควบคุม Micro TEC สำหรับเลนส์บรรจุภัณฑ์ร่วม” (ฉบับที่ 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 วารสารการวิเคราะห์เชิงความร้อน: “การควบคุมระดับต่ำกว่ามิลลิเคลวินด้วยอุปกรณ์ Peltier ขนาดเล็ก” (2023) – https://link.springer.com/article/... (จุดยึด)
- 🔗 บันทึกการใช้งาน AN-102:ขับเคลื่อนไมโคร TEC โดยไม่มีการสั่นสะเทือนโดย Fuzhou X‑Meritan Technology Co., Ltd. (ตามคำขอ)
ที่เครื่องควบคุมอุณหภูมิ TCB-SV สำหรับ Micro TECพร้อมสำหรับการประเมินของคุณFuzhou X-Meritan Technology Co., Ltd. ให้การวิจารณ์การออกแบบ หน่วยตัวอย่าง และการให้คำปรึกษาด้านเทคนิคฟรี ติดต่อเราตอนนี้.
